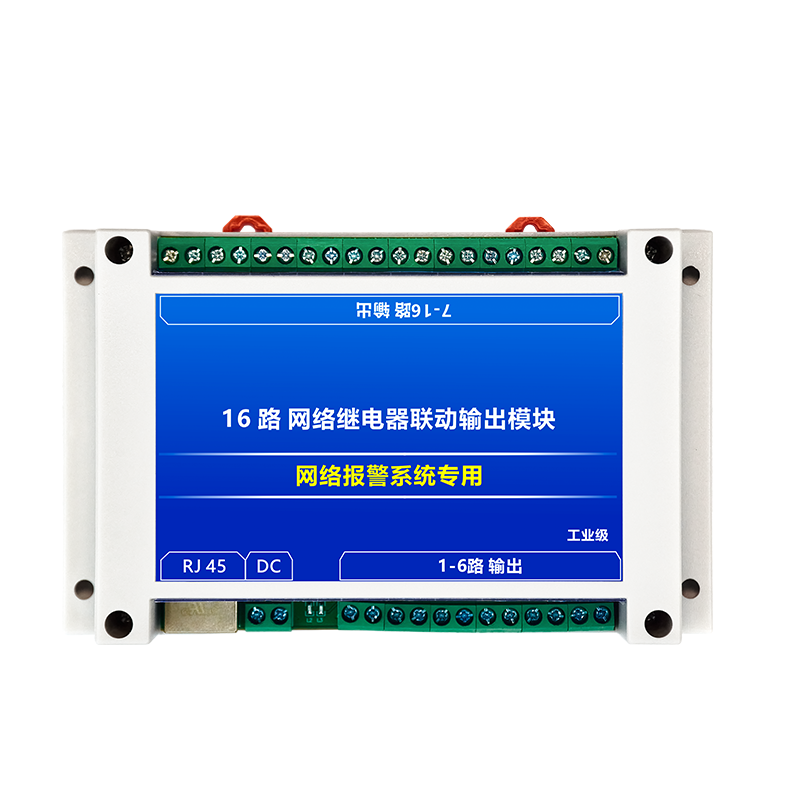

16 路IP网络继电器联动输出模块
浏览次数：172
发布时间：2025-12-23
16 路 IP 网络继电器联动输出模块是一款专为安防报警联动设计的工业级控制设备，凭借 IP 网络通讯技术与多路独立输出设计，成为报警主机与终端设备联动的核心桥梁。模块采用紧凑结构设计，便于嵌入各类安防监控场景，无需占用过多安装空间。核心亮点在于 16 路独立继电器输出，可轻松联动灯光、警号等终端，同时兼容总线和分线报警主机，模块配备清晰的电源指示灯与网络指示灯，电源正常常亮、通讯正常 1 秒 / 次闪烁，故障状态直观可辨，便于快速排查问题。工业级稳定性可应对复杂场景需求，为安防联动系统提供可靠保障。
16 路 IP 网络继电器联动输出模块是一款专为安防报警联动设计的工业级控制设备，凭借 IP 网络通讯技术与多路独立输出设计，成为报警主机与终端设备联动的核心桥梁。模块采用紧凑结构设计，尺寸仅 144.4mm×91mm×40.5mm，重量约 220g，便于嵌入各类安防监控场景，无需占用过多安装空间。
设备支持 12-15V 宽压供电，静态工作电流仅 100mA，每合上一路继电器仅增加 20mA 电流，低功耗设计有效降低运行成本，保障长期稳定工作。核心亮点在于 16 路独立继电器输出，每路均可灵活切换常开或常闭模式，适配 DC 12V-24V/2A 弱电设备，可轻松联动灯光、警号等终端，同时兼容总线和分线报警主机，与 DVR 报警输入结合使用效果更佳，实现报警触发后的自动化控制。
模块配备清晰的电源指示灯与网络指示灯，电源正常常亮、通讯正常 1 秒 / 次闪烁，故障状态直观可辨，便于快速排查问题。IP 参数设置便捷，通过专用 “IP 设置参数工具”，在同一交换机环境下即可修改设备 IP、网关、子网掩码等信息，操作流程简单，无需专业技术门槛。适配 - 10℃~+50℃工作环境，支持 0~85% 湿度（无冷凝），工业级稳定性可应对复杂场景需求，为安防联动系统提供可靠保障。
核心优势：
1. 16 路独立输出 + 模式可调：16 路继电器独立工作，每路均可自由切换常开 / 常闭模式，适配不同终端设备控制需求，联动更灵活；
2. IP 网络通讯 + 广泛兼容：支持 IP 网络通讯方式，可与总线报警主机、分线报警主机、DVR 报警输入无缝联动，适配多种安防系统架构；
3. 工业级稳定性能：采用工业级设计标准，支持 - 10℃~+50℃宽温工作，0~85% 湿度适应，结构坚固，运行稳定可靠，应对复杂场景无压力；
4. 低功耗 + 宽压适配：12-15V 宽压供电，静态电流仅 100mA，每路工作电流增量仅 20mA，低功耗节能，降低长期使用成本；
5. 便捷设置 + 状态可视：通过专用 “IP 设置参数工具” 即可快速配置 IP 参数，操作简单；电源、网络指示灯清晰反馈设备状态，故障排查更高效；
6. 小巧轻便 + 安装灵活：体积仅 144.4×91×40.5mm，重量约 220g，结构紧凑，不占空间，适配多种安装场景，部署更便捷。
技术参数
参数类别 | 具体规格 |
产品名称 | 16 路 IP 网络继电器联动输出模块 |
外观尺寸 | 144.4mm×91mm×40.5mm（长 × 宽 × 厚） |
产品重量 | ≈220g |
工作环境 | 温度：-10℃~+50℃；湿度：0~85%（无冷凝） |
工作电压 | 12-15V |
工作电流 | 静态电流：100mA；每合上一个继电器增加 20mA |
继电器参数 | 常开、常闭可调；适配 DC 12V-24V/2A 弱电设备 |
通讯方式 | IP 网络通讯 |

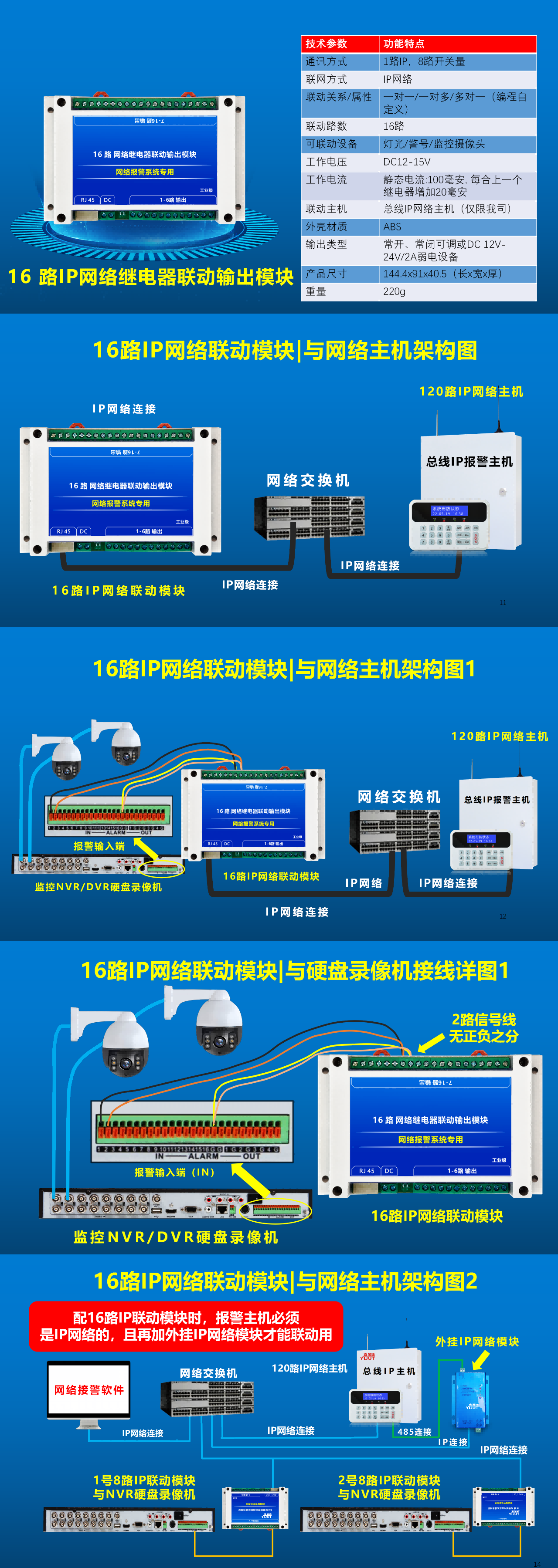

联网功能 | 可与总线报警主机、分线报警主机联动；支持与 DVR 报警输入结合使用 |
输出路数 | 16 路独立继电器输出 |
指示灯状态 | 电源指示灯：常亮（电源正常）、常灭（电源异常）；网络指示灯：常亮（通讯异常）、1 秒 / 次闪烁（通讯正常） |
IP 设置方式 | 通过 “IP 设置参数工具” 配置（需与电脑接入同一交换机，关闭电脑防火墙） |
波特率 | 115200 |
核心功能 | 报警联动控制、16 路独立输出、常开 / 常闭模式切换、设备状态可视化 |
适用场景 | 安防监控系统、报警主机联动场景，可控制灯光、警号等终端设备 |
