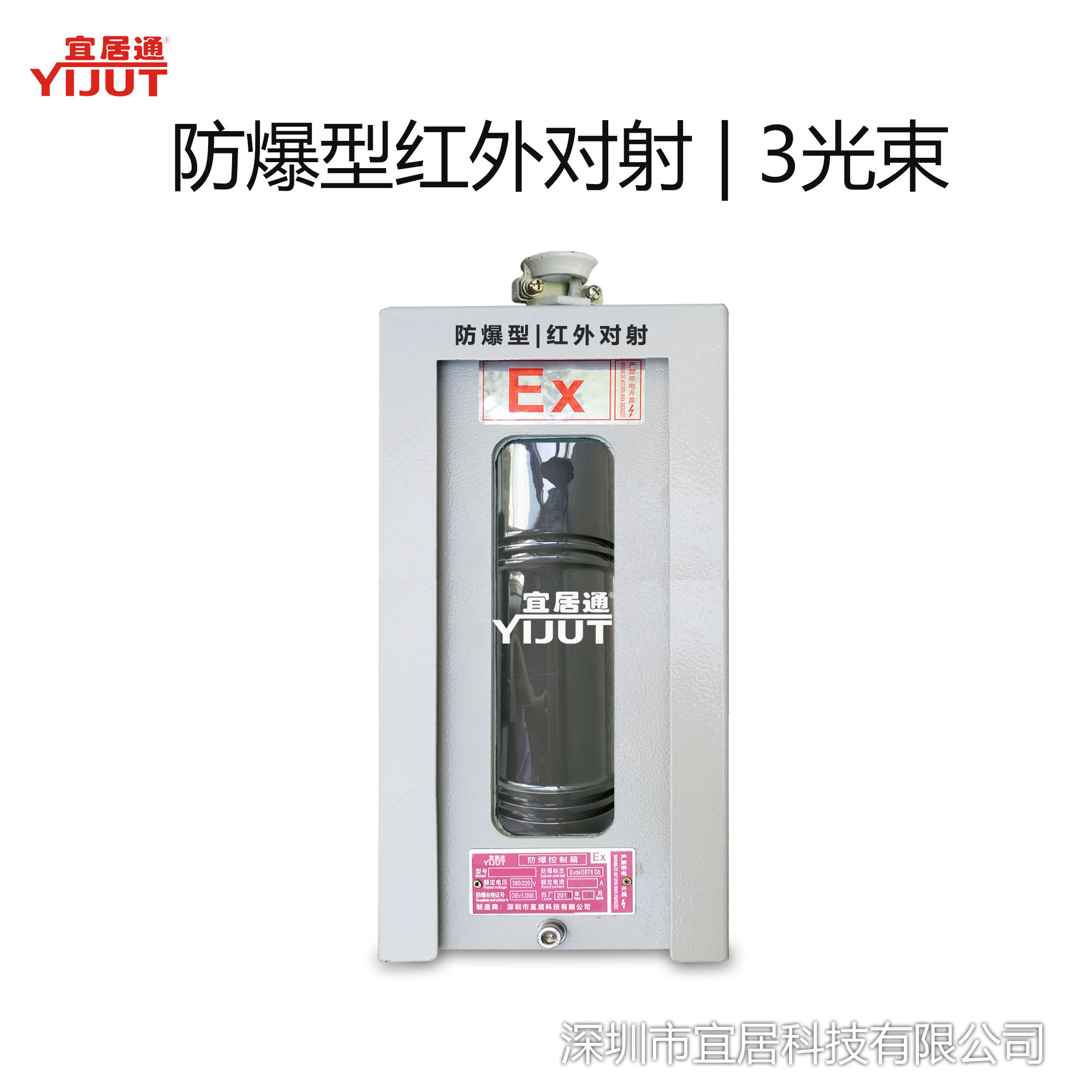

3光束防爆红外对射探测器

所属类别:3光束防爆红外对射
浏览次数:348
发布时间:2018-11-06

SS-ABT-F为宜居通3光束防爆红外对射探测器,该防爆型红外对射探测器采用智能芯片分析技术,先进的设计理念,具有多重智能分析功能,不仅具有全防水功能,还可根据环境需要进行微调,很大程度的降低误报或者不报,能很好的满足室外复杂环境的报警应用。

3光束防爆红外对射探测器
SS-ABT-F为宜居通防爆型红外对射探测器系列的产品之一,该防爆型红外对射探测器是目前市面上先进稳定的一款室外智能互射红外探测器,在传统的红外对射探测器的基础上进行升级改进,具有防水防爆功能,防水功能可达IP65防水等级,三光束探测报警技术,任意相邻2束光遮挡报警,最大程度的降低误报或者不报,外加专用防爆箱,能很好的满足仓库和矿洞检测等复杂环境的报警应用。

3光束防爆红外对射探测器产品特点
1、两线制红外接收端接收到发射光束时,输出脉冲信号,光束被遮挡,脉冲信号停止输出;
2、三线制红外接收端输出有多种形式:开漏输出或继电器输出(常开或常闭输出);
3、红外对射发射距离远,最远可达200m;
4、安装、使用方便,配有安装固件;
5、抗干扰能力强。

3光束防爆红外对射探测器安装、调试及注意事项
1.首先确定安装位置,使安装后的防爆红外对射探测器的发射光束能有效遮断目标通道。
2.接通电源: 红外对射探测器的发射端接通电源后, 红色指示灯直亮,表明红外发射工作正常;接收端接通电源后,接收到发射光束后, 绿色指示灯直亮,表明红外接收工作正常;
3.确认红外对射探测器的发射端与接收端互相对准,(当发射端与接收端对不准或距离太远时接收端的指示灯会不停闪亮, 如对准时该指示灯停止闪亮)。
4.三线制红外接收可以根据实际需要调节反应灵敏度(调节灵敏度的拨动开关在三线制红外接收的主板上);灵敏度级别可在0至15之间调节,拨码开关全都在1234端时,灵敏度级别0为最高;当拨码开关全都都拨到“ON”端时灵敏度级别15为最低;灵敏度是根据8421

5.两线制红外由于是脉冲波形输出,因此主板必须配有相应电路(如下图);并在MCU上做出相应的检测程序。 三线制红外输出状态由MCU来控制和检测,可以根据不同的应用要求改变输出方式。
6.将红外对射探测器的发射端与接收端的安装托架分别用附着的螺丝固定在墙壁等稳固的物体上。再将发射端与接收端固定在安装托架上。

7.完成上述过程后, 可以模拟测试;遮断红外对射探测器发射光束时, 接收端绿色指示灯熄灭,两线制红外停止输出脉冲波形,三线制红外输出状态改变。
技术参数

产品名称

3光束防爆型红外对射探测器

品牌

宜居通

通讯方式

有线

应用领域

室外红外探测报警

探测方式

红外

防爆等级

EX65

防水等级

IP65

防宠物等级

防爆功能

报警条件

红外线折断报警

自检时间

110s

抗白光强度

100000LUX

报警时间

3S

工作温度

-10℃ ~ +50℃

工作湿度

5~95%RH

工作电压

9 - 16VDC

消耗电流

15mA

探测范围

0-200m

探测角度

180°
