三光束激光红外对射

当前位置:

首页> 产品中心

三光束激光红外对射

所属类别:三光束激光红外对射
浏览次数:2180
发布时间:2018-09-05


SS-C50/100/200/300/500宜居通三光束激光红外对射探测器,该激光红外对射探测器从有效警戒距离上又分好多个等级,有效距离从50-500米不等,具体可根据需要灵活选配合适的激光红外对射探测器,该激光红外对射探测器主要用于围墙周界报警防范领域。

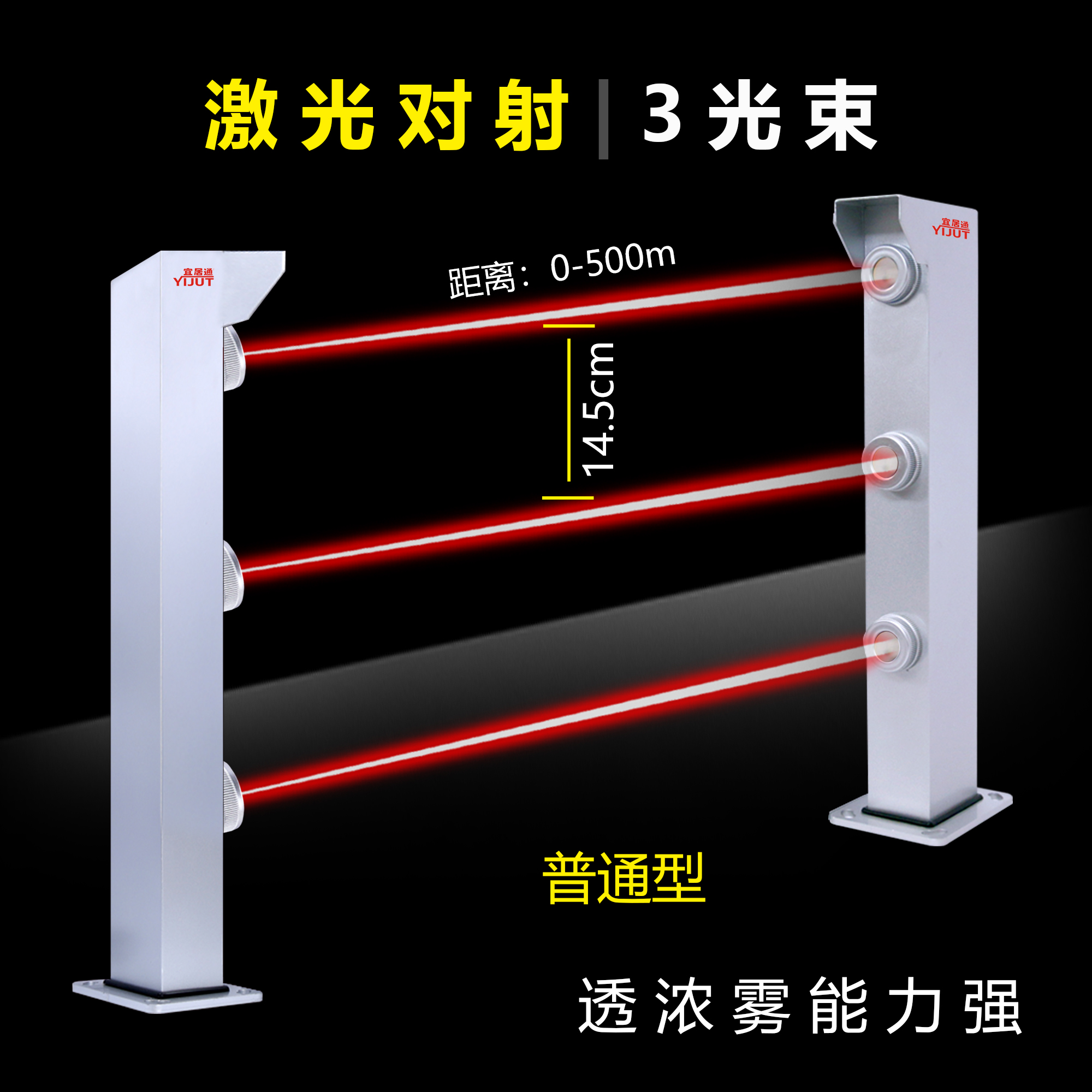

三光束激光红外对射

SS-C50/100/200/300/500宜居通三光束激光红外对射探测器,该三光束激光红外对射探测器具有3束红外感应光线,红外感应有效距离从50-500米不等,具体可根据需要灵活选配合适的激光红外对射探测器,该激光红外对射探测器主要用于围墙周界报警防范用,红外对射报警控制主机可选配总线制的也可以选配分线制的,大型周界报警项目建议选配总线制报警控制主机,根据报警需要又可以选配带GSM功能的报警控制主机和IP网络联网的报警控制主机,可满足不同联网报警用户的报警应用需求,具有接线简单、安装方便、功能实用、稳定性好等优点。

宜居通激光周界入侵探测器由激光发射机、激光接收机组成,以一束或多束独立的激光束为警戒线。适于布设在围墙、栅栏的水泥墙柱顶面及地面,构成长距离警戒线或严密的光墙。

(一)、三光束激光对射安装调试简便,运行稳定

1、激光对射接收机采用经特殊工艺处理的光学过滤和集光器件,能够有效屏蔽外界杂散光源干扰和放大有效光源信号,极大的降低了产品的误报率。

2、激光对射发射机配备激光光路精密调整自锁装置,可在任何环境下进行准确快捷的安装调试,保持设备良好的抗振性和持久的稳定性,并完全杜绝激光光束漂移现象。

3、设备供电采用多级隔离技术,不受外界供电波动影响,极大地提高了设备运行的稳定性,保证了产品的使用寿命。

4、三光束激光对射采用全铝合金结构,可直接在墙面上或墙侧面支架上使用。



(二)、三光束激光对射特性优异,品质较高

1、三光束激光对射探测系统与同类主动探测器相比,激光束发射功率密度大,发散角小,光束集中,方向性好,对恶劣气候环境的适应性显著增强。在使用同等功率器件的条件下,接收机接收光束的功率密度是红外接收机接收光束功率密度的数百至几千倍。因而在同样气候条件下,激光对射的传输衰减远小于其他同类探测器,探测距离可达数百米至几千米,极大降低了气候环境所产生的误报警,穿透雨雾能力强。2、激光对射单色性强,方向性好,相互之间无串扰,可满足较高等级的安防要求。

(三)、三光束激光对射适应性广,通用性好。

1、激光报警系统输出为继电器无电位触点,可与其他各种系统兼容。

2、可在-40℃~70℃的环境下正常工作,无需任何电加热器。

(四)、三光束激光对射设防配置灵活,防范精度高

1、激光对射系统可实施多道独立光束平面分布,因而可组成十分严密的警戒平面。

2、因激光对射系统不存在直线连续布设和小角度布设时相互干扰的问题,因而可以根据需要在重要地段实施连续/交叉布防。

3、激光探测器可实施无规律交叉布设,可组成隐蔽性更强的空间立体防范系统。



(五)、三光束激光对射抗干扰性强,对其它设备无干扰

1、由于激光对射的激光发散角小,光束集中,当用多组激光探测器在直线方向接收传输或小转折角传输时,均无红外线探测器所产生的相互串扰,从而消除此时红外线探测器产生的误报警。

2、激光对射自身抗电磁干扰性强,并对警戒激光束传播通路以外的区域、设备无任何电磁干扰。

(六)、三光束激光对射施工简便,性价比高

由于激光对射系统用激光束来建立平面或立体防护线,按点设置系统,比起在地面上方连续设置的张力控制装置如:铁丝线缆和振动光缆等组成的各种实体,具有造价低(距离越远优越性越明显)、施工量少、且隐蔽性好、布设雅观的优点。

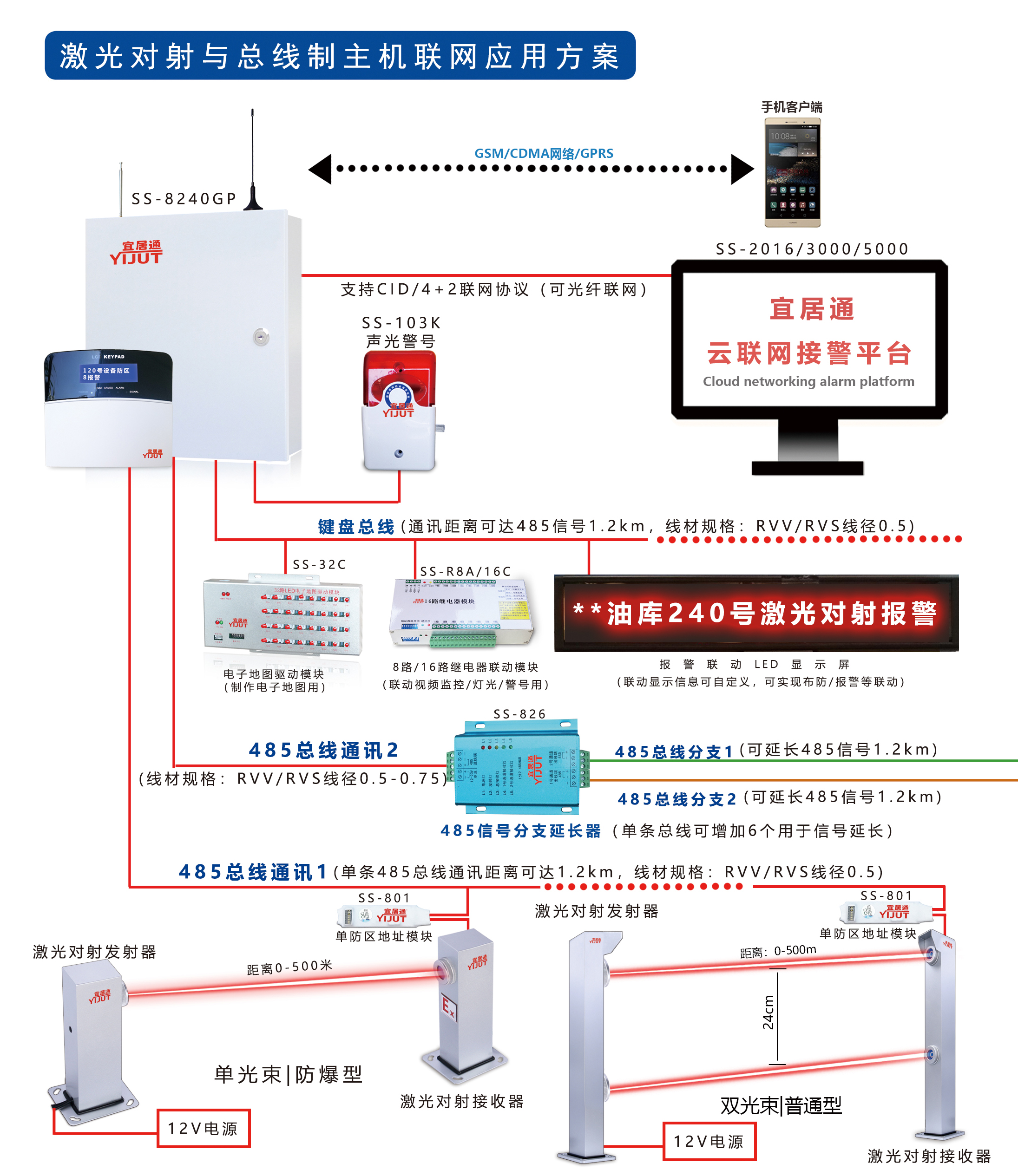

激光红外对射与总线制报警主机系统联网应用方案图如下所示:


技术参数

项目

技术指标

型号

SS-A50/100/200/300/500

激光波长

650nm、808nm、980nm

警戒距离

0~500m

警戒层次

单层警戒

报警方式

光束遮断报警

工作电压

DC12V±10%或AC220V

工作电流

发射90mA 接收报警时60mA

报警输出方式

一组继电器常开/常闭触点,触点容量:AC125V/0.5A、DC24V/2A

防拆输出方式

一组常闭触点,触点容量:AC125V/0.5A、DC24V/2A

发射端、接收端角度

发散角度:

光轴调整角度

水平±30°  垂直±30°(范围可调)

产品尺寸

60mm(L)×80mm(W)×245mm(H)

底盘尺寸

110mm(L)×130mm(W)×2mm(H)

材质

铝合金

产品重量

2.2KG(发射端:1.22KG,接收端:0.98KG)

安装孔尺寸

4个∮10孔均匀分布

报警时间

2s±1s(1-30s可选)

响应时间

5ms-500ms(可调)

使用环境温度

-40℃~70℃

防护等级

IP67

激光光源类型

一类安全激光光源,等级为CLASS Ⅰ

MTBF

>120000小时




三光束激光红外对射

铝合金-智能型激光对射说明书(中性).docx

以上是三光束激光红外对射,且仅适用于宜居通三光束激光红外对射,其他厂家的产品不适用,点击上面链接,进去下载即可。
