总线制报警主机布线要求
深圳宜居科技专注研发生产总线报警主机，种类齐全，有GSM双网总线报警主机，IP双网总线报警主机等，广泛应用于小区，医院，学校，监狱等安防领域，功能强大，安装简单，报警信息可一秒上传宜居通云联网报警平台，专业的研发设计团队，可免费提供总线报警主机系统的各种联网应用方案，总线报警主机产品更可高端定制。
具体总线报警主机在现实施工中也要注意以下几点：
1. 尽量用一条主干线将每一个总线设备串接起来，如果有分支的话，总线设备到主干线的分支尽量短，最好不要超过 5 米。
2. 如果485总线的主干线不是一条，有几个大的分支时，应该如何布线处理？
如果防区探测器比较分散，不是在一条线上面的话，有2种布线方式可以解决485总线报警主机的通讯问题。

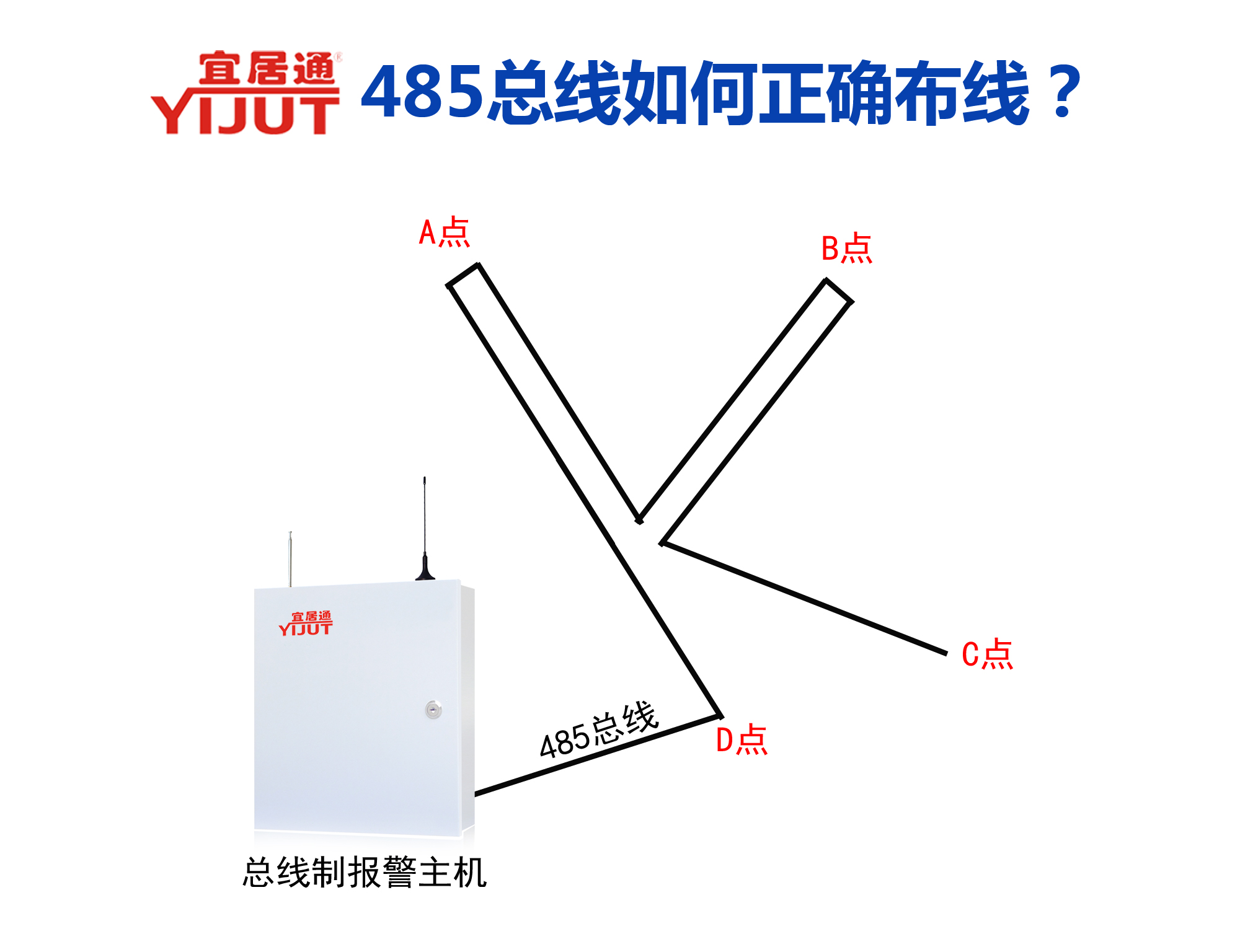

方案一：用1条485总线通过走S型把所有的防区探测器报警点进行串联起来即可。如下图所示：

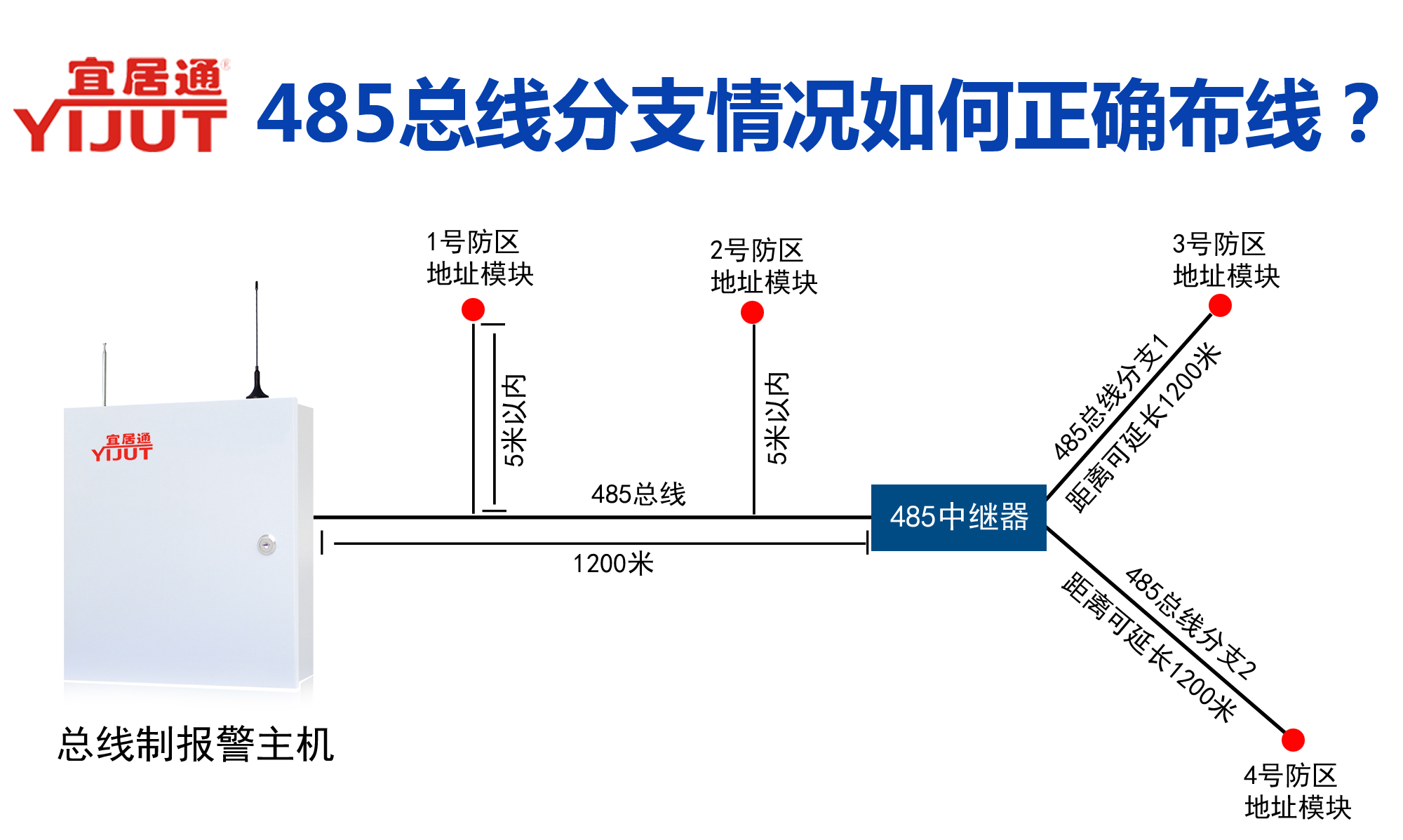

方案二：在需要分支的地方增加1个485中继器，通过在分支处增加总线485中继器用于485信号分支，同时还可以延长485通讯距离，每增加1个485中继器就可以延长485通讯距离1.2km以上，如下图所示：
3. 总线要远离高压设备，如 220 伏交流线、日光灯、高压变压器等。例如如果与 220伏交流线一起走线时，两者之间最少要超过 20 厘米，且必须走线管，必要时要走镀锌钢管，这样可以有效屏蔽强电电源带来的电磁场对485总线产生的信号干扰，从而避免总线报警主机的485总线信号不稳定导致总线设备出现掉线等情况。
4. 在野外，建筑物较少（如：大型周界），电子设备容易遭受雷击。此时，最好将信号线和电源线放在金属管内，埋在土里面 20 厘米以下，每一节金属管焊接在一起，金属 管的两端要接在地线上。

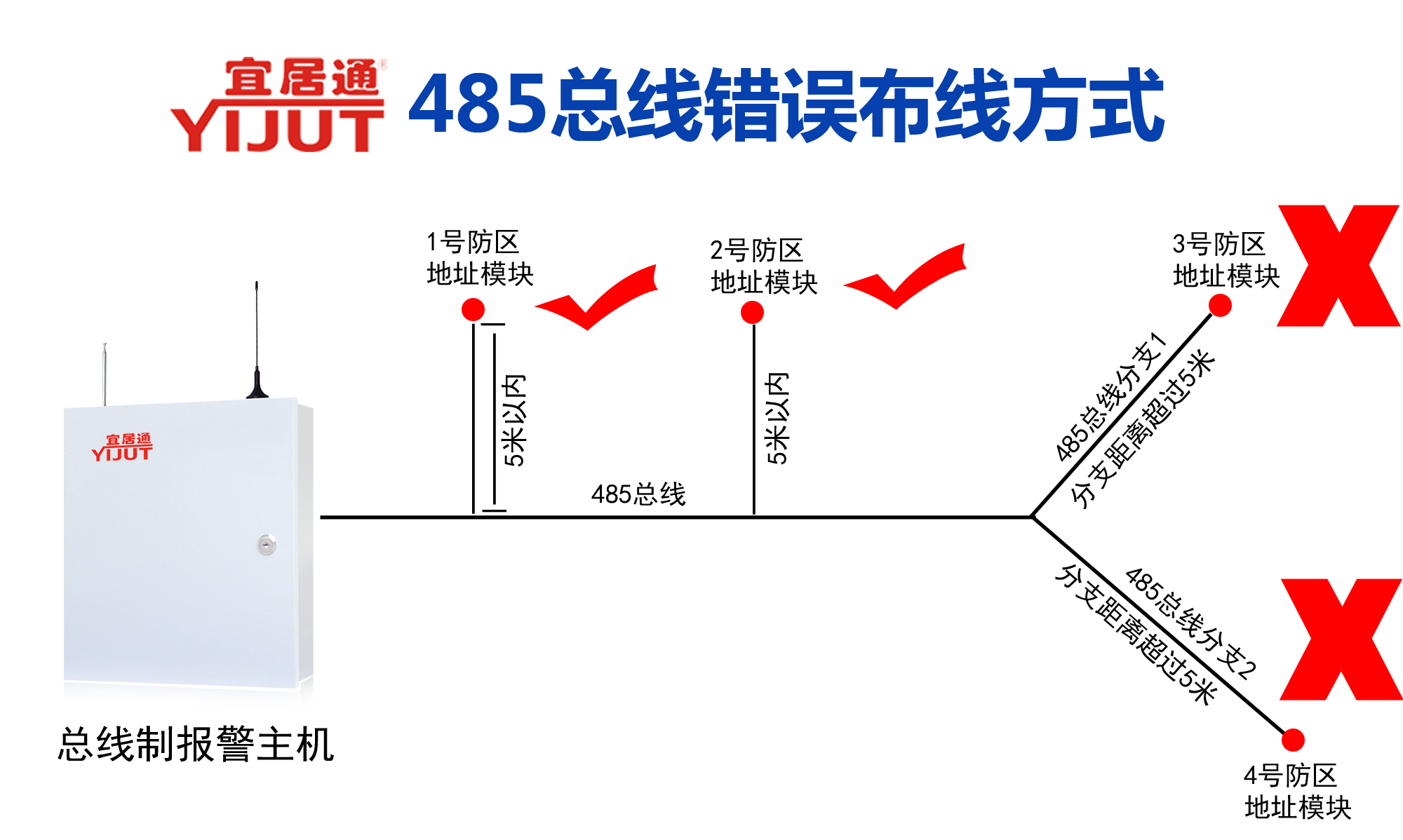

5. 以下是总线报警主机485总线典型的错误布线方式，如下图所示：
