双防区网络地址模块传120路网络报警主机

来源:宜居科技 日期:2022-08-26
点此下载文件

双防区网络地址模块传120路网络报警主机设置说明,欢迎下载使用

双防区网络模块传120路网络报警主机设置说明

微信扫二维码观看视频调试教程



必须都是接在交换机下才能正常工作。

警号接线方式:警号的负极接COM,警号的正极接在电源正,然后把电源负极跟NO短接起来。

1. 设置120路网络报警主机的参数(使用键盘操作)

1.1 进入编程

控制键盘输入:666666(出厂默认),再按[编程]+[布防]键进入到编程状态。

1.2 设置设备数目

进入编程界面后:显示“1 查询”界面,

{#}下翻键→显示“2编程”→

{布防}→“2.1 用户编程”→

{#}下翻键→“2.2 系统编程”→

{布防}→“2.2.1 设备数目”→

{布防}→根据防区网络地址模块数量输入数字

{布防}

1.3 设备掉线提示关闭

“2.2.11系统设置”→按{布防}→“1系统地址”→

2次{#}下翻键→“3 设备掉线提示”→

{布防}→“所有的设备:1”→

{0}→按{布防}

1.4 IP协议设成3

“2.2.11系统设置”→按{布防}→“1系统地址”→

4次{#}下翻键→“5 RS232协议”→

{布防}→“1 RS232”→

{#}下翻键→按{布防}→“2 IP”→

{3}→按{布防}



2. 设置IP参数

2.1 设置120路网络IP参数(同一个交换机下使用网络设置工具)

打开“USR-M0_V2.1.2.118”搜索软件,操作步骤如下所示:


注:IP参数需要交换机的网关支撑才能使用,傻瓜式交换机不支持使用。

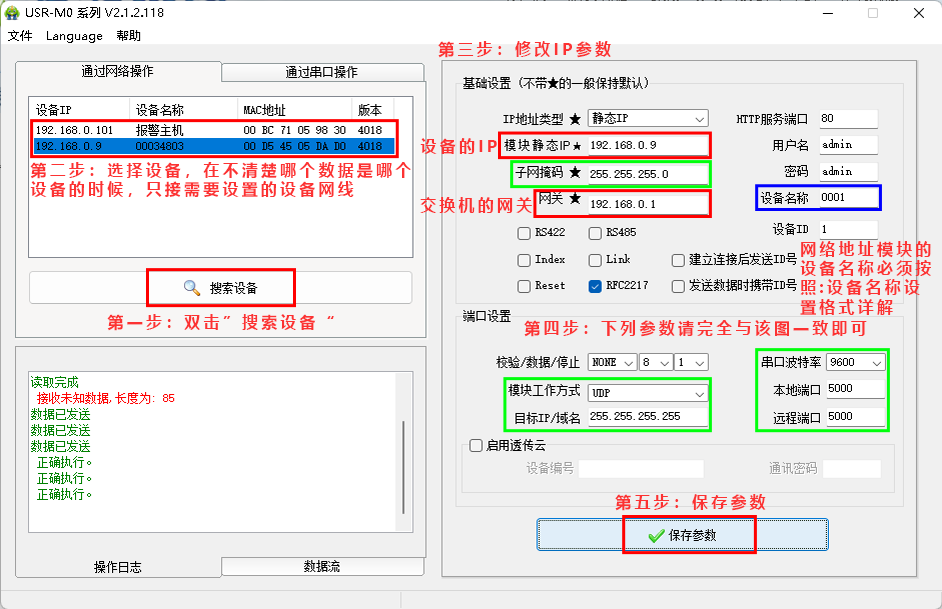

2.2 设置双防区网络IP参(同一个交换机下使用网络设置工具)

打开“USR-M0_V2.1.2.118”搜索软件,操作步骤如下所示:


注:IP参数需要交换机的网关支撑才能使用,傻瓜式交换机不支持使用。

设备名称设置格式详解:

(1) 4位数为模块地址码,保证唯一性。

(2) 第五位数为通讯格式,格式有两种:0:代表总线通讯格式

                                    1:代表CID通讯格式

(3) 第六位数为防区电阻模式,格式有两种:0:代表常闭型无电阻模式

                                        8:代表常开型无电阻模式

举例:设置为000108,代表此设备为1号设备常开型无电阻模式;

      设置为0001,代表此设备为1号设备常闭型无电阻模式。

注:前四位数根据设备数量从0001开始设置,然后0002、0003往后编辑。
